Barrido Vertical

CIRCUITO DE BARRIDO VERTICAL
El circuito de Barrido Vertical es el encargado de hacer que el haz de electrones se desplace en sentido vertical, es decir de arriba hasta la parte inferior de la pantalla.

Por lo tanto es quien debe hacer circular una corriente por los devanados que forman la sección del yugo vertical de modo tal que influya con su campo magnético en el haz electrónico dentro de la pantalla, o haces electrónicos si se trata de una Pantalla a color.

Es de vital importancia que como este circuito es quien nos dibuja las 525 líneas horizontales en asocio con el circuito Horizontal, estas líneas deben tener la misma separación entre líneas (Linealidad Vertical), para que la imagen se reproduzca sin deformaciones; por lo tanto la corriente que circule por el Yugo Vertical debe tener una característica especial.

Esta señal la genera o crea un circuito que se llama Oscilador Vertical, pero antes de conocer como se crea vamos a centrarnos primero en la parte que maneja la Potencia, que es una de las que mas falla.

La etapa de salida vertical mas usada en lo TV no tan nuevos es la que contiene dos Transistores de Potencia por lo general Caso 375 que trabajan en montaje Push-Pull lo que significa que cuando el uno conduce el otro se apaga y eso se logra con dos señales simultáneas generadas en el Oscilador Vertical. Vea la siguiente figura:

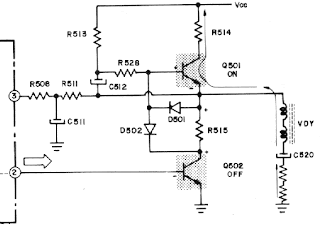

En este circuito tenemos los dos transistores identificados como Q501 y Q502. Q501 es el encargado de "Cargar " el C520 pasando su corriente por el Yugo Vertical; cuando el C520 comienza su carga se crea un campo magnético en el Yugo que hace que el Haz se ubique en la parte superior de la pantalla.

A medida que el C520 se carga, su corriente va disminuyendo lo mismo que su campo magnético y eso resulta en que el haz con el tiempo vaya bajando buscando el centro o punto de reposo.
Pasado determinado tiempo y cuando el haz está en el centro de la pantalla en sentido horizontal; por la señal generada en el Oscilador y Driver vertical hace que el Q501 que inicialmente estaba en conducción o activo, deje de hacerlo y active el Q502.

Al conducir el Q502 (recuerde que la estructura electrónica es tal que cuando el Q501 conduce el Q502 se corta y viceversa ) el Q501 deja de cargar el C520, pero al conducir el Q502 el C520 comienza a descargarse. Eso implica que la corriente en el Yugo cambia de dirección, por lo tanto el campo magnético tambien cambia y eso hace que el haz se vaya del centro hacia la parte inferior de la pantalla. De ese modo se completa el "llenado" de la pantalla.

Como bien sabemos una ves llegado el haz a la parte inferior de la pantalla, este debe subir a la parte superior izquierda de la pantalla.

Eso lo hace mediante suspender de manera "brusca" o intempestiva la corriente que este fluyendo por el Yugo.

Esto se logra cuando el Q502 suspende la "descarga" total del C520. Bien sabemos que cuando se suspende el fluido eléctrico en un devanado la reacción natural es que este autogenere un pico de voltaje; ese pico generado en el Yugo se encarga de subir el haz al la parte superior de la pantalla y para ese mismo instante el Q501 ya ha comenzado a "cargar" de nuevo el C520, comenzando un nuevo ciclo de trabajo, que se repite 59,94 Hz.

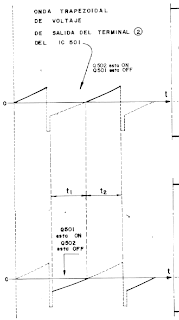

Estas señales que tenemos en la siguiente figura nos ayuda a entender lo que hemos explicado. Observe como la forma de onda es tal, que medio ciclo influye en el Q502 ("ON" o en conducción) mientras que el Q501 esta "OFF" o apagado. El otro medio ciclo restante es el encargado de invertir el funcionamiento de los transistores.

FALLAS MAS COMUNES DEL CIRCUITO VERTICAL
Una de las fallas más típicas, es la de que se vea en la pantalla una línea horizontal brillante, que como ya bien sabes, corresponde a la falta del magnetismo ejercido por la sección vertical del Yugo.
Esa falla la representamos con la siguiente imagen:

Esta figura nos muestra una pantalla con una fina línea horizontal. Suele deberse a dos cosas en principal:
Falta de +B.
Falla en el circuito oscilador.
Uno de los métodos prácticos que utilizo cuando sospecho de esta etapa, es comprobar mediante el paso más lógico:

La presencia del Voltaje de alimentación en el Colector del Transistor encargado de la "Carga" del Filtro de acople con el Yugo (Q501 del diagrama modelo). Si no encuentro voltaje, me remito a la fuente de alimentación de esta etapa. Este voltaje suele estar entre los 40 a 135V dependiendo del tipo de Marca o Modelo.

Si no se tengo a la mano el Manual, me guío por el voltaje del Filtro que siempre acompaña la línea +B. Por ejemplo si la fuente es de 60V voy a encontrar un filtro de por lo menos 100V. Si la fuente fuera de 40V lo mas probable es que el filtro sea de 50V. Así por el estilo calculo la fuente, pues el hecho de que haya un voltaje razonable me indica que la etapa debe funcionar; aunque no me trabaje plenamente, me debe "abrir o llenar" algo la pantalla.

Un segundo paso consiste en medir el voltaje de Emisor del Transistor de "Carga" (Q501 del diagrama modelo) o lo que es lo mismo, el terminal positivo (+) del Filtro de Carga y Descarga del Yugo (C520 del diagrama modelo).

Este voltaje debe ser en condiciones normales, la mitad del voltaje +B. Por ejemplo si en Colector tenemos 40V, en Emisor debe haber mas o menos 20V. ¿Por qué 20V?. Porque el diseño de este circuito es de modo tal, que en ese punto el voltaje en estado de reposo (inactividad) o de trabajo, es mas o menos la mitad de la fuente sin importar si es mas o menos el voltaje +B. Siempre será o debe ser la mitad!.

Si encontramos que el voltaje del terminal positivo del Filtro de "Carga" (C520 del diagrama modelo) es igual o casi igual al del +B, puede ser por dos razones:

El transistor que se encarga de "Cargar" el Filtro (Q501 del diagrama modelo) esta en corto o con fugas.

La base del Transistor de "Descarga" (Q502 del diagrama modelo) que es por donde recibe la señal Trapezoidal, Rampa, o Diente de Sierra como se le suele llamar, no está presente, está muy deformada o simplemente la Base está recibiendo un voltaje DC fijo que mantiene "Activo" siempre el Transistor de "Carga".

Los diagramas indican que este voltaje de Base debe ser de 0,9V. Si hay mas, no habrá duda que el problema esta mas atrás. Se puede probar desconectado la Base del Transistor (Q502 del diagrama modelo); los voltajes se deben normalizar, en especial el del terminal (+) del Filtro de Carga y Descarga.

Si encontramos que el voltaje del terminal (+) del Filtro de carga está en 0 voltios o muy por debajo del voltaje medio de la fuente, hay que comprobar que el transistor de "Descarga" (Q502 del diagrama modelo) no esté con fugas o en corto.

Si no encontramos fugas, debemos centrarnos en el voltaje o forma de señal que le esté llegando a la Base de este.
Nuevamente se hace practico desconectar momentáneamente la Base del Transistor de "Descarga" (Q502 del diagrama modelo) y comprobar los voltajes del terminal (+) del filtro de Salida.
Si no se observa ningún cambio, hay que chequear los Diodos asociados a ese circuito que puede haber alguno o varios en corto. (D501 y D502 del diagrama modelo).

cuando la línea no sea recta si no curva como lo ilustra la gráfica, la causa suele ser línea del yugo suelta o devanados del Yugo abierto.(A veces técnicos de muy mala fe, cortan las espiras).

Una tercer falla y muy común la ilustra la figura siguiente:

Esta figura muestra la imagen recortada tanto en la parte superior como en la parte inferior; en cuanto a anchura esta bien.
Esta falla se conoce como: Falta de Altura Vertical; en inglés se conoce como Vertical Size.
Las causas más comunes son:
+B caído, es decir si normalmente ha de tener 40V este se encuentra en 30V. Las causas mas encontradas son Filtros secos o Resistencias limitadoras, alteradas en la fuente.
Que tenga el Control de Altura (Vertical Size) movido o abierto. Para saberlo lo podemos mover ligeramente en un sentido y observar si la imagen se cierra mas o si se llena. Este control por lo general se encuentra en su punto medio. Una posición casi extrema es indicio de que algo anda mal.
Que la señal Rampa o Trapezoidal esté muy pequeña por fallas en la etapa encargada de generarla y entregarla a un nivel optimo. Ese nivel de señal es el que se modifica con el control Vertical Size, pero puede suceder que el circuito no obedezca por fallas en él. Luego ampliaremos lo que puede estar sucediendo, por ahora seguiremos centrados en la etapa final o de salida.
Caso contrario es el que la imagen se presente demasiado "estirada".
Por ejemplo los títulos o letras que normalmente se ven en la parte inferior de la Pantalla, no se ven o quedan recortados; y en la parte superior, quedan por poner un ejemplo, el presentador de noticias, con parte de la cabeza recortada.
La lógica es apenas obvia: Un ajuste malo en el control Vertical Size, o el control abierto.
Cabe aquí mencionar que en los modernos TV que vienen con Modo de Servicio (Ajustes electrónicos mediante el Control Remoto) suele suceder que estos ajustes se alteren con relativa facilidad; por lo que lo animo a que estudie la sección "Modos de Servicio" donde le indico como manejar toda es nueva metodología de ajustes.

Una cuarta falla se ilustra en esta figura:

Como puedes notar en la parte superior la imagen presenta un pliegue o doblez hacia abajo.
Generalmente eso ocurre cuando colocamos al máximo el control de "altura" y este no logra legar a la parte superior de la pantalla.
Esa falla la ocasiona Filtros secos en la sección que acompañan al circuito de "Carga" puesto que el Haz no es llevado hasta la parte superior por falta mas voltaje o corriente al comenzar la "Carga". También ocurre cuando el Filtro principal de "Carga" pierde capacidad.
Cuando el caso es al contrario, es decir "Cerrado en la parte inferior" debemos centrarnos en el circuito que se encarga de "Descargar" el filtro principal; que casi siempre son Filtros secos en esa sección.
Líneas a color o blancas superpuestas sobre la imagen en la parte superior de la imagen, son causadas por los filtros asociados al circuito de salida. Es un caso típico de una generación de TV Sharp. ¿La razón?
El diseño del circuito de salida Vertical quedaron físicamente los filtros muy cerca de los Transistores de Salida Vertical quienes por su trabajo "normal" disipan algunos grados de calor que secaban rápidamente los filtros. Una solución duradera es la colocar los filtros nuevos, pero en el otro lado de la Plaqueta o Board, es decir por debajo.

Una última falla a comentar y que solo se da en los modelos mas antiguos.

Si observas con detenimiento la imagen de la izquierda, puedes notar como la cuadrícula está pareja o recta. Es decir todos los cuadros se ven iguales. Eso indica que las 525 líneas que forman la imagen están con igual separación a todo lo alto y ancho de la pantalla.

En cambio en esta imagen, los cuadros de la segunda línea son mas pequeños mientras que los de la penúltima línea horizontal inferior son mas anchos. Eso se debe a que las líneas no están igualmente separadas y eso resultaría con una imagen deformada.

Esta falla se conoce como "Falta de Linealidad"
La causa de esta falla se origina en el circuito Generador Vertical de señal Rampa o Trapezoidal y casi siempre por fallas en los Filtros que forman dicho circuito.
Aunque antes de cambiar filtros es bueno que se asegure que el Control que trae para hacer el ajuste no haya sido movido. (Control Line)
Ahora bien, decíamos que "solo se da en los modelos mas antiguos" porque en los TV modernos se corrigió esa parte del circuito.

BORRADO VERTICAL

Usted recuerda que una vez el haz se encuentre en la parte inferior de la pantalla, este debe subir hasta la parte superior de la esta para repetir el ciclo anterior y que eso lo hace a razón de 59,94Hz.

Cuando el haz "retorna", lo hace en Zigzag, pero este no se ve, pareciera que es por la rapidez que lo hace, pero no es así; en realidad el haz es cortado durante el tiempo de recorrido de abajo hacia arriba. (Retorno o Retraso)
Si eso no se hiciera la imagen quedarí así:

Se dice que es una imagen con líneas de Retorno o de Retraso.
¿Cómo se logra hacer invisible el retorno del haz?

El siguiente diagrama nos ilustra como lo hace:

Observe como con el C407, la R415 y el D402, se toma una muestra del pulso que se origina en el Yugo cuando es suspendida la corriente de "Descarga" del filtro que es el encargado del Retorno del haz a la parte superior de la pantalla. Este pulso por ser Positivo (+) ataca la Base del Q402 amplificador de Vídeo del Tipo PNP, quien al recibir un pico de voltaje positivo, se "corta" durante el tiempo que este dure; el tiempo de duración es tal que es igual al que se demora el haz en subir a la parte superior, una vez arriba el Q402 vuelve a conducir.
Ahora bien, al Q402 "cortarse" o conducir, en el Emisor de este se hace presente los 18V de la fuente, haciendo que los tres Emisores que manejan los tres Kátodos, sus emisores reciban dicho Voltaje; al quedar estos mas positivos que las Bases estos tres tambien se "cortan" poniendo los tres Kátodos de la pantalla en un nivel tan positivo como la fuente que los alimenta , en este caso 180V. En esas circunstancias los tres Cañones de la pantalla no emitirán luz en ella apagándose justo en el momento del retorno del haz.
NOTA IMPORTANTE: Si el control de Screen esta muy alto, aunque el sistema de borrado este correcto se pueden ver las líneas de Retorno.
CIRCUITO DE SALIDA VERTICAL CON IC
La moderna tecnología de producción de componentes electrónicos han hecho que cada ves tengamos máquinas con circuitos cada vez más integrados en Chips conocidos con Circuitos Integrados (IC), y la etapa de Salida Vertical no se ha quedado atrás. Por eso las últimas generaciones de TV que nos esta llegando a nuestro banco de trabajo, vienen con IC de Salida Vertical.
Referencias como el LA7830, AN5512 y el AN5515 suelen ser muy conocidas entre el gremio de los técnicos reparadores de TV, por eso vamos a utilizar estos tres IC como ejemplo para nuestro curso.
De Los mas populares es el LA7830; este lo encontramos hasta en algunos modelos Sony. Su figura y distribución de sus terminales o pines es la siguiente:

Como puedes observar tiene siete terminales; y es apenas obvio imaginarnos que dentro contenga por lo menos el par de transistores que se necesitan para formar el circuito de salida vertical.
Si recordamos la configuración básica, esta debe tener:
Una entrada de +B; ese el pin No. 3 (Vert Output Power Supply) Es típico 24VDC.
Debe tener la conexión a Tierra, (GND) esa función la desempeña el pin No. 1.
La salida de corriente o señal para la "carga y descarga" del Filtro de Yugo. Para eso tiene el pin No. 2.
Entrada de señal proveniente del Oscilador Driver Vertical. Esa señal entra por el pin No. 4.

De los siete (7) pines que tiene en total nos restan tres pines para conocer su función.
El pin 5 se llama o se describe como: Osc Blocking Pin. Este se encuentra en los circuitos conectado a GND.
El pin No. 6, Vcc1, como su nombre lo indica, es para un +B. Este pin recibe los 24VDC típicos de la misma fuente de manera directa. Para alimentar el pin No. 3; se "separan" electrónicamente con un Diodo de unos 2,5 amperios. Observe el diagrama adjunto:

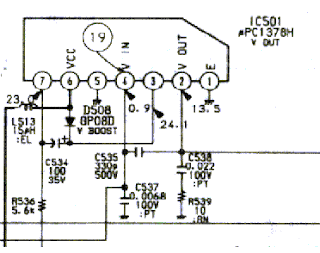

Este circuito pertenece a la salida vertical de un KV-20TS20 o KV-20TR21. En este caso estamos hablando del D508.

Por último el pin No. 7 recibe el lado Negativo del filtro de 100/35V (C534) que lleva entre los Pines No. 3 y 7.

Como puedes notar es un circuito sumamente sencillo, por lo tanto repararlo no implica muchos elementos.

Uno de los métodos prácticos que utilizo cuando sospecho de esta etapa, es comprobar mediante el paso más lógico:

La presencia del Voltaje de alimentación en los dos pines +B, es decir los pines 3 y 6.
El otro paso consiste en medir el voltaje del pin No.2. Según el diagrama adjunto, este debe ser en condiciones normales de 13,5V. ¿Por qué 13,5V?. El diseño de este circuito es de modo tal, que en ese punto el voltaje en estado de reposo (inactividad) o de trabajo, es mas o menos la mitad de la fuente sin importar si es mas o menos el voltaje +B. Siempre será o debe ser la mitad!.

Si encontramos que el voltaje del pin 2 es igual al del pin 3 puede ser por dos razones:
El transistor interno del IC que se encarga de "Cargar" el Filtro esta en corto. Ese se puede medir en continuidad entre los pines 2 y 3 del IC.

El pin No. 4 que es por donde recibe la señal Trapezoidal, Rampa, o Diente de Sierra como se le suele llamar no está presente, está muy deformada o simplemente ese pin recibe voltaje DC fijo que mantiene "Activo" siempre el Transistor interno de "Carga".

El diagrama dice que este voltaje del pin 4 debe ser de 0,9V. Si hay mas, no habrá duda que el problema esta mas atrás. Se puede probar desconectado este pin; los voltajes se deben normalizar, en especial el del pin No. 2.

Si encontramos que el voltaje del pin 2 está en 0 voltios o muy por debajo del voltaje medio de la fuente, hay que comprobar que el transistor interno "Descarga" del IC no esté con fugas o en corto. Este lo podemos chequear entre los pines 2 y 1 del IC.

Si no encontramos fugas, debemos centrarnos en el voltaje o forma de señal que le esté llegando al pin 4. Nuevamente se hace practico desconectar momentáneamente el pin 4 y comprobar los voltajes del pin 2.

Si nos se observa ningún cambio, las probabilidades que el IC se haya dañado, son altas; en ese caso es práctico cambiarlo por uno nuevo o que se sepa con certeza que esté bueno. (Algunos de nuevos salen malos).

CIRCUITO DE SALIDA VERTICAL CON AN5512
El AN5512 es otro de los integrados muy comunes como Salida Vertical, por eso le vamos dar atención. Su figura y configuración es como lo muestra las siguientes figuras:

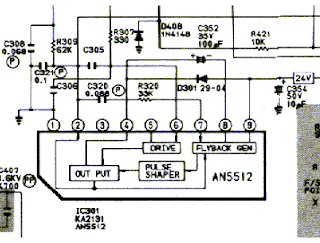

El diagrama adjunto sirve como guía para entender y reparar esta salida aunque el Modelo y Marca no coincida.

Esa parte es de un TV Challenger Modelos TC - 716N, TC - 820N, TC - 916N, TC - 920N o que tenga el Chasis K-50HB.

CIRCUITO DE SALIDA VERTICAL CON AN5515

Este circuito tambien es común en muchas Marcas y Modelos como Sakuro, Sankey, Goldstar, Crown o Sony Chiviado, etc. Modelos DCB2016.

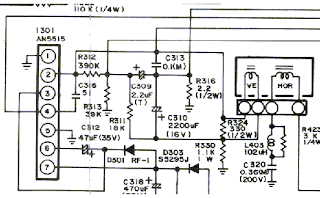

El diagrama correspondiente a este circuito es:

La falla mas común de los circuitos vistos con IC son los filtros secos y en algunos casos el IC malo.
Como son relativamente pocos los filtros que este circuito contiene y como son la causa de la mayoría de los daños, es apenas razonable que se cambien "todos", cada ves que recibamos un TV de esos. A no ser que cuentes con el "CAPACHEQ" que facilita el saber sin tener que desconectar del circuito, el estado de los filtros.
EL CIRCUITO OSCILADOR Y DRIVER VERTICAL
Este circuito es el corazón de todo lo que comprende la etapa vertical; de ahí que si este falla, el circuito es como si estuviera muerto.
La manera como se origina la señal a tenido cambios significativos con el paso de los años, desde un oscilador formado por un solo transistor, pasando por el de dos transistores hasta tener el formado de manera digital mediante un solo oscilador a Cristal de alta frecuencia y luego mediante divisores digitales reducir la frecuencia hasta la frecuencia requerida. Este último es el usado en la actualidad dada su alta precisión y estabilidad.
Otro de los cambios que a recibido el Oscilador Vertical es que desde hace buen tiempo se ha integrado en un chip que difiere según la marca del aparato.

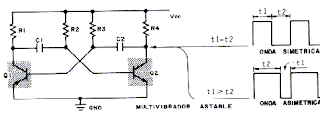

Aunque existen muchas clases de osciladores el mas usado y sencillo es el Multivibrador conformado por dos transistores cuatro Resistencias y dos condensadores.

Con este circuito se puede conseguir a la salida una onda o tren de pulsos simétricos es decir con el tiempo T1 igual al de T2, o asimétricos, con el T1 mayor que el T2. La manera mas sencilla de explicar su funcionamiento es comparándolo con el juego Mataculin o "Sube y Baja" de los parques para niños, donde cuando el uno esta abajo el otro está arriba.
El circuito inicia el trabajo dado que aunque se coloquen dos transistores de la misma referencia y condensadores como resistencias de los mismos valores, estos no son exactamente iguales pues estos tienen su tolerancia, por lo tanto uno de los dos transistores empezará a conducir bloqueando el otro.
Supongamos que el Q1 sea el que empieza a conducir, su voltaje de Colector cae; eso hace que el C2 comience a "cargarse"; al cargarse C2 hace que el voltaje de la Base del Q1 se rebaje y este tienda a apagarse o disminuir su conducción.
Cuando Q1 se corte, el voltaje de Colector será igual al de la fuente, eso hace que C1 comience a "cargarse". (Su carga se hace a través del tramo Base - Emisor del Q2 y de R1). Al mismo tiempo que C1 se carga C2 comienza su descarga.

Resumiendo:

Al conducir Q1: C2 se carga por el tramo R4, Base – Emisor del Q1. Y al mismo tiempo se descarga C1 por el tramo Colector – Emisor del Q1 y el Q2 estará apagado.

Al conducir Q2: C1 se carga por el tramo R1, Base – Emisor del Q2. Y al mismo tiempo se descarga C2 por el tramo Colector – Emisor y Q1 esta apagado.

Los condensadores y las resistencias, son calculadas para que se obtenga una frecuencia de los pulsos de 59,94Hz simétricos. Sin embargo ya vimos que se necesita una señal trapezoidal, triangular o en Forma Diente de Sierra, para lograr eso hay que buscar una señal Asimétrica, eso se consigue teniendo en cuenta la siguiente fórmula que para un Multivibrador entregue una señal Simétrica. se debe cumplir que:
C1 = C2
R1 = R4
R2 = R3
Para tener una señal Asimétrica es necesario que:
R1 X C1 sea mayor que R2 X C2.

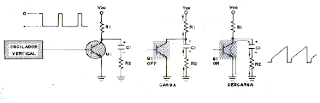

Conseguida la señal asimétrica es decir con "tiempos distintos", sigue siendo cuadrada y la necesitamos en Diente de Sierra; para "convertirla" esta se aplica a un circuito que hace su trabajo y que la figura siguiente nos lo ilustra:

No te como el tren de pulsos asimétricos, es aplicado al Q1 de nuestro ejemplo, por lo tanto es fácil suponer que este esté cerrándose y abriéndose a la frecuencia y tiempo que le lleguen los pulsos; eso incide en el C1 que se carga durante el tiempo que el Q1 esta en corte u OFF y se descarga cuando el Q1 esta activo u ON; el resultado será la onda que necesitamos: Diente de Sierra.

Integremos todo en un chip.

En la práctica, todo eso y mucho mas viene dentro de un solo chip que puede ser de 24, 28, 42, 64 o más pines y tanto en formato Dual (Doble línea de pines) como tipo SMD. (Surface Mounted Device).

De modo que debemos acostumbrarnos a "ignorar" la estructura interna de los circuitos y centrarnos solamente en la función de cada terminal del IC o Circuito integrado; sin embargo eso no indica que no debamos o no sea necesario conocer que está sucediendo internamente, aunque no lo sepamos exactamente, es muy importante al menos tener una idea.

Con el siguiente ejemplo, se puede aprender a "entender" y comprender la importancia de los terminales de un IC.

El ejemplo lo tendremos en base a un Chip que vino con Referencia HA11235 de la Hitachi o IX0065CE de la Sharp, o Caso 1550. La figura es tal como aparece en el Manual de reemplazos.

Observe que su definición es: Procesador de Señal de Sincronismo en TV, alimentado a 12V y que la distribución de sus terminales es de 16 + 2.

Pues los pines 17 y 18 se encuentran en los extremos izquierdos del IC.

Por ahora olvidémonos del término Sincronismo (Sync), pues como verás más adelante dentro de este IC hay mucho de lo cual seguiremos estudiando.

Como adelanto mencionaremos que es el encargado de "generar" las dos frecuencias necesarias para los circuitos Horizontal y Vertical, que como bien debes recordar son totalmente distintos e independientes; además de un circuito de protección de Rayos X.
Pero centrémonos en la sección Vertical.

Como puede notar corresponde a la fila de pines del 1 hasta el 8 incluyendo el 18 que es una Tierra Común para todo el Chip, lo que no sucede con el pin 6 y 11.

El pin 6 está rotulado VCC, mientras que el pin 11 dice: Horizontal VCC. Eso nos indica que la sección Vertical se alimenta por el pin 6 y la sección Horizontal por el pin 11.

Ya puedes identificar usted mismo algunas de estas terminales por los nombres ya mencionados hasta esta parte del curso. Por ejemplo:

VERT DRV OUT: (Pin 2) Salida del Drive Vertical. O sea que por ese pin debemos tener la señal "Diente de sierra" que se aplica a los transistores de Salida Vertical.

VERTICAL SIZE: (Pin 4) Tamaño u altura Vertical. Ese pin debe ir conectado al control que el técnico puede mover para ajustar la altura Vertical.

VERT OSC: (Pin 5) Por ese pin debe haber "algo" que determine o modifique la frecuencia del oscilador vertical.

VERT HOLD: (Pin 8) Hold en español para los técnicos de TV, significa "enganche", "encuadre" o "fijamento". Es el mismo nombre que recibe el Control que en un principio vino accesible para el usuario de donde el podía "Fijar" la imagen cuando esta comenzaba a rotar de arriba hacia abajo o de abajo hacia arriba.

Como puede notar, son varios los pines de los que ya conoce de antemano su función. Pero para completar el entendimiento valgámonos del siguiente diagrama:

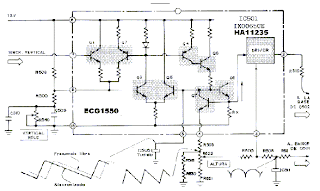

Podemos notar que por el pin 6 recibe el +B que son 12V y por el pin 18 la GND o tierra.
El circuito Multivibrador lo forma el Q3 y el Q5.

Por el pin 5 que es el VERT OSC encontramos un Filtro C505. Es el que determina o fija la frecuencia de trabajo. (59,94HZ)
A C505 lo carga con Q6 y lo descarga Q7
Con el pin 8 VERT HOLD, podemos con el Control R540 variar ligeramente la frecuencia del oscilador.

Q6 y Q7 son los encargados de transformar la señal del Multivibrador en Trapezoidal de la cual se puede obtener una muestra por el pin 4.

Ese pin 4 VERT SIZE, determina dependiendo de la posición del control de Altura la amplitud o tamaño de la señal Trapezoidal.

El pin 3 FEEDBACK, es el pin por el cual retroalimenta la señal en la etapa Dirver, para que esta se estabilice
Por el pin 7 VERT SYNC INPUT, es el pin por el cual recibe una señal procedente del Separador de Sincronismo que luego estudiaremos y que por ahora no le prestaremos atención.
Por último tenemos la Salida de la señal el pin 2 VERT DRVR OUT.
OTROS IC OSCILADORES VERTICALES.

Como ya se dijo, cada fabricante saca al mercado su propia versión de IC y obviamente con su propia referencia que en algunos casos es reemplazable, pero no siempre se da o es de conocimiento de cual pueda servir como reemplazo.

Aunque los Manuales de reemplazo como el ECG de la Philips que por cierto ya fue adquirido por la NTE de Electronics, INC. ; es y a sido de significativa ayuda, como también lo es las páginas web que permiten ubicar con facilidad los Fabricantes de los variados Chips y así tener la información de por lo menos de la función de cada pin, es importante que usted como técnico se esfuerce por estar actualizándose permanentemente, para que así en si en un momento dado no cuentas con el Diagrama del TV, el Datasheet (Banco de Datos) le sirva de guía práctica para la reparación.

Exponer en este curso varios de ellos implicaría muchas hojas impresas como horas de estudio, por lo que se haría extenso y hasta tedioso el estudio de ellos; por eso la "muestra" que aquí presentamos, considero que puede ser suficiente como para que coja el hilo de las cosas y de paso se anime a empezar su propia Biblioteca de Información Técnica.
La "muestra" la terminamos con uno IC muy encontrado en distintas Marcas y Modelos recientes el: TA8680N

La descripción que encontramos de este IC es la siguiente:
The NTE7010 combines all the functions required for an NTSC color TV system in a 54–Lead DIP type package.
This device includes PIF/SIF circuits, video/chroma/deflection circuits, chroma band pass filters, red and green OSD interfaces, and 1 channel audio video switches.
Traduciendo un poco quedaría mas o menos así:
El TA8680N es un NTE 7010 (Caso 7010) que combina todas las funciones para el Sistema de TV NTSC en 54 pines en doble línea.
Incluye circuitos de PIF (Frecuencia Intermedia de Imagen) SIF (Frecuencia Intermedia de Sonido; Circuitos de Vídeo, Color, y de Deflexión; Filtros pasa banda de color; intercomunicación de Caracteres en Pantalla verde y suiche para entrada de Vídeo y Sonido.
De acuerdo con el Datasheet y el Diagrama de un TV GoldStar con Chasis NC95J los pines que tienen relación directa con el circuito Vertical son:
Pin 27: Vertical Out
Pin 28: Vertical NFB
Pin 29: Vertical Ramp
Pin 37: Vertical Sync Filter.
En este IC en particular la parte del Oscilador tanto Vertical como Horizontal está generada junto con un circuito en Base a un Cristal conectado en el pin 25.

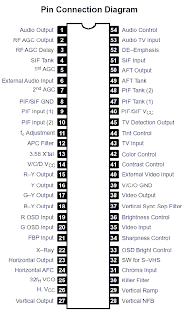

Su Datasheet es como sigue:
